Introduktion

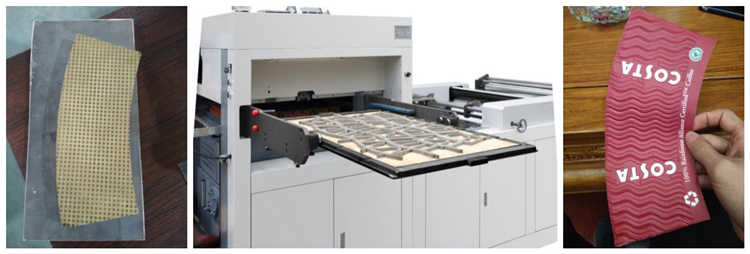

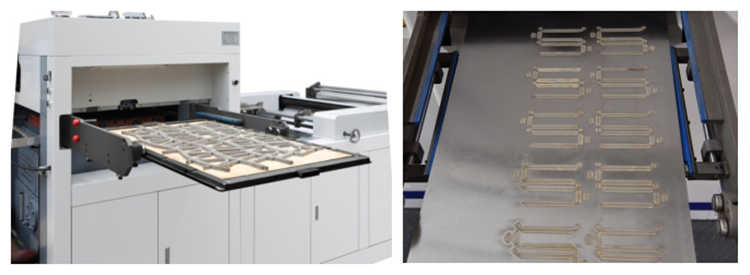

Indentation Line Cutting Machine kan användas för produktion av produktförpackningar som kartonger, snackslådor och mjölklådor eftersom den kan skära alla typer av pappersprodukter och även göra indragningslinjer av papper. Den använder ett påtvingat smörjsystem för att säkerställa regelbunden tillförsel av huvuddrivolja, vilket minskar friktionen och förlänger maskinens livslängd. Samtidigt kan produkten automatiskt dra bort returpapperet, vilket avsevärt förbättrar produktionseffektiviteten. Den färdiga produkten sänks automatiskt genom verkan av den solida induktionsbrytaren, så det finns inget behov av att ta papper manuellt under hela stansningsprocessen. Denna produkt är det föredragna valet för leverantörer som vill öka produktionen och minska kostnaderna.
Funktioner
1. Indragningslinjens skärmaskin kan uppnå exakt skärning medan den körs i hög hastighet, och den kommer inte att producera stort ljud samtidigt. Det är mycket vänligt mot driftsmiljön.
2. Våra produkter är utrustade med filter, så kvaliteten på smörjoljan kan kontrolleras.
3. Säkerhetssystemet kan ge larm och stoppa driften av maskinen när råmaterialet är slut, och kan även stänga av maskinen när maskinen är överbelastad för att förbättra säkerheten.

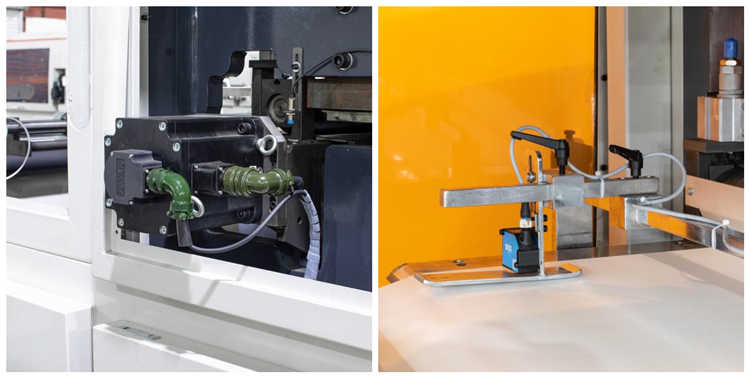

4. Operatören kan noggrant kontrollera stansningspositionen och produktstorleken genom det fotoelektriska systemet och datorstyrsystemet.
Teknisk specifikation
Modell | FD-1200X640 |
Max skärarea | 1170mmx600mm |
Skärprecision | ±0.15 mm |
Pappers gramvikt | 120-600g/㎡ |
Produktionskapacitet | 160-200 gånger/min |
Lufttryckskrav | 0.5Mpa |
Lufttrycksförbrukning | 0.25m³/min |
Max skärtryck | 300T |
Vikt | 11T |
Max rulldiameter | 1600 mm |
Total kraft | 12KW |
Dimensionera | 6500x2800x2000 |
Anmärkningar:
1. Prisperiod: FOB ningbo/shanghai hamn, Kina
2) Betalningstid: TT (30 procent insättning, resten 70 procent före leverans).
3) Leveranstid: 90 arbetsdagar efter mottagande av depositionen
4) Service efter försäljning:
1.Reservdelsgaranti i ett år från installationsdatum.
2. Skicka teknikern för installation och utbildning. Köparen står för kostnaden (rundbiljetter, boende och ersättning på 100 USD per dag).
5) Certifikat: CE, ISO

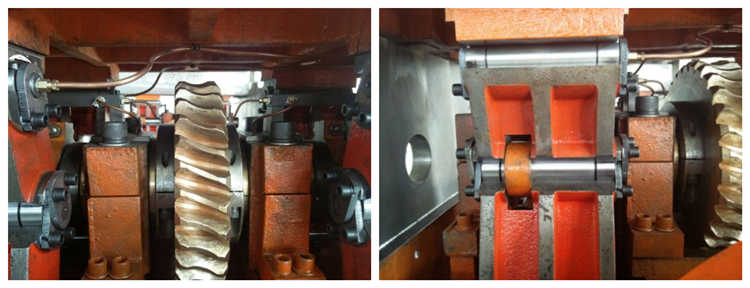

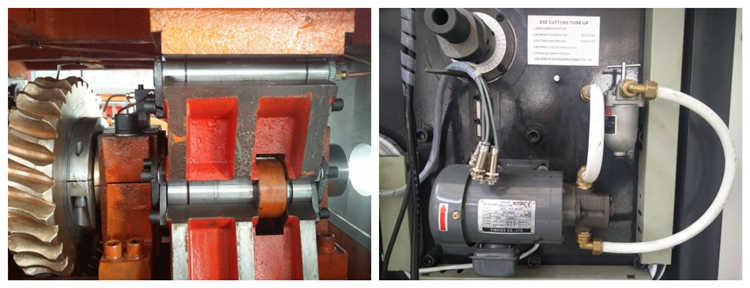

Lubri catione

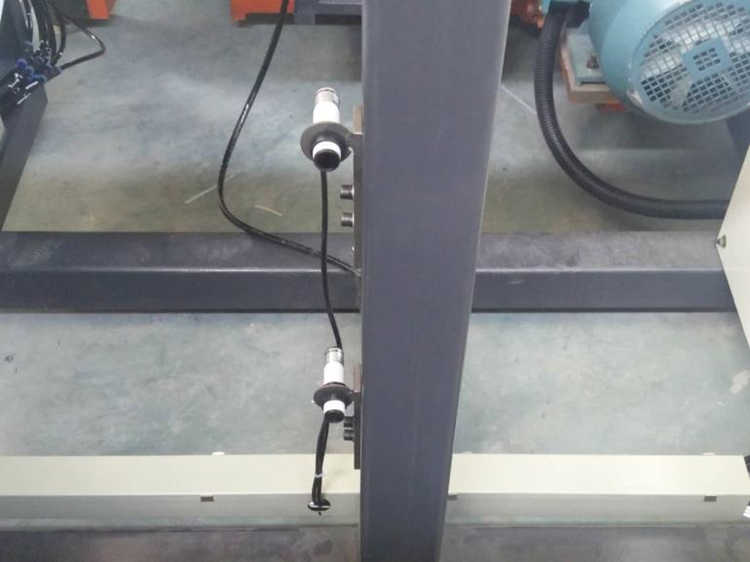

Larm för pappersblockering: larmsystemet gör att maskinen stannar när pappersmatningen blockeras.

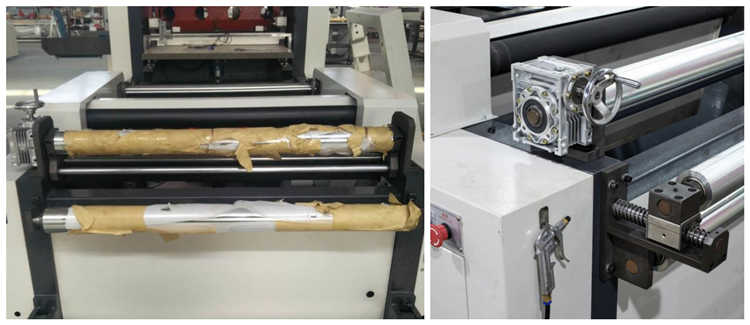

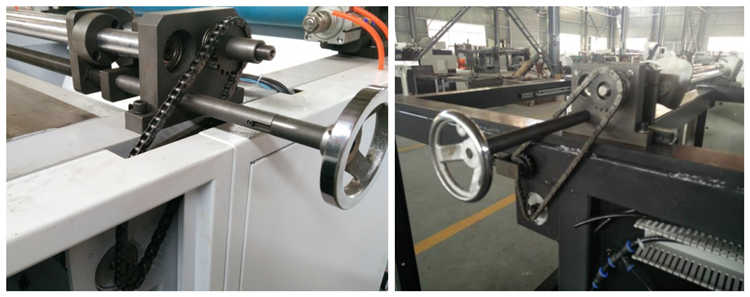

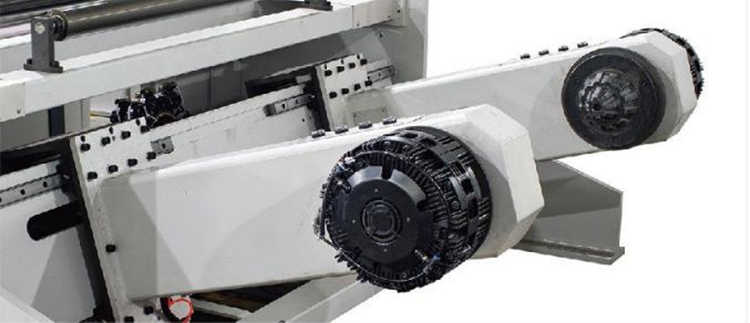

Matningsenhet: Matningsenhet: Använder pneumatisk och hydraulisk axellös, den kan stödja 3'', 6'', 12''. Max rullpappersdiameter 1,6m.

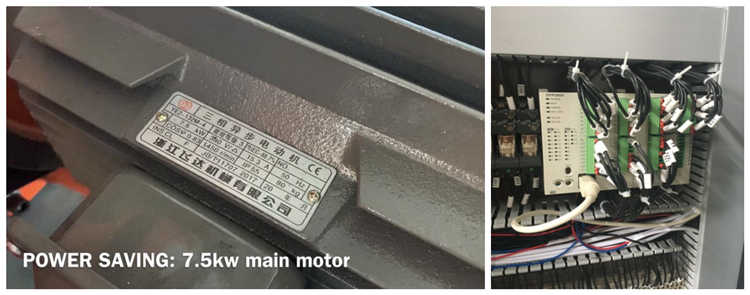

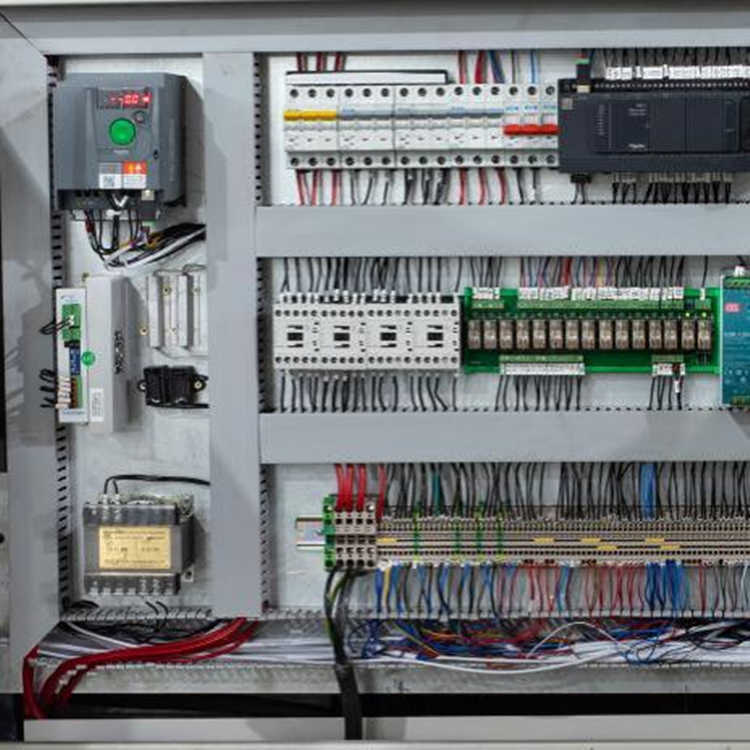

Elektrisk konfiguration
| Stegmotor | Schneider |
Tryckjusteringsmotor | Taiwan |
Servo förare | Schneider |
Färgsensor | Sjuk |
PLC | Schneider |
Frekvensomvandlare | Schneider |
Alla andra elektriska delar | Schneider |
Fotoelektrisk strömbrytare | Leuze |
Huvudluftcylinder | AirTAC |
Magnetventil och andra delar | AirTAC |
Pneumatisk koppling | Kina |
Ramlager | Tyskland |
Säkerhetsrutiner
1. Utformningen av verkstadsutrustningen med indragningsskärmaskinen ska vara rimlig, vägbanan ska vara plan och passagen ska vara frigjord.
2. Installationsriktningen bör vara gynnsam för säker drift, med operatören vänd mot väggen, och det minsta nettoavståndet från omgivande byggnader och anläggningar bör inte vara mindre än 0.8m.
3. Maskinens placering bör uppfylla villkoren på plats för vertikala lyft och underhåll.
4. Metallskalet på motorn och maskinens elektriska kontrollbox måste ha bra noll- eller jordningsskydd.
5. Kablar som exponeras måste skyddas av en skyddshylsa, och ledningar med olika spänningar ska använda sina egna hylsor.
6. Användarenheten upprättar en säkerhetsteknisk fil för maskinen och registrerar säkerhetsproduktionssituationen.
7. Operatörer bör genomföra säkerhetsutbildning och professionell teknisk utbildning.
8. Det är strängt förbjudet att använda arbetare i på varandra följande skift, och det bör inte vara mindre än 2 personer när det är nödvändigt att lägga till poäng till en enda maskin.
9. Operatörer måste bära tight-ärmad overall och använda speciella gummifingerskydd.
10. Arbetshöjden bör vara så att operatören inte tippar på tå eller böjer sig när han står och arbetar.
11. Denna maskin bör vara utrustad med en handskyddsanordning eller en tryckstångsskyddsanordning på tryckramen.
12. De mekaniska och elektriska skydds- och kopplingsanordningarna är föremål för särskilda inspektioner minst en gång varannan arbetsdag. Det finns tre typer av besiktningar: utseende, interiör och drift.
13. Skyddskåpan som tillfälligt öppnats på grund av inspektionen ska återställas och dras åt i tid innan det kan tas i bruk efter avslutat inspektionsarbete.
14. Innan idrifttagningen ska skyddsanordningen godkännas av utrustningsförvaltningsavdelningen och säkerhetsteknikavdelningen i enlighet med denna standard. Efter godkänd acceptans kan testet genomföras.
15. Före drift av operatören måste operatören kontrollera utrustningen och säkerhetsanordningarna utan belastning. Tillverkning kan endast utföras efter att varje dels prestanda är normal.
16. När det finns onormala förhållanden i skyddsanordningarna och andra större komponenter under drift som äventyrar personlig säkerhet, bör de stanna och rapportera till ledaren. Ingen får producera förrän felet är åtgärdat.
17. Det är strängt förbjudet att greppa och greppa under drift. Det är inte tillåtet att fylla på eller ta papper från båda sidor av enheten.
18. Personal som reparerar, underhåller och inspekterar skärmaskiner med indragningslinje bör vara bekant med utrustningen och denna standard och uppfylla kraven i denna standard.
